胴と足を切り離した状態。 足の向こう側にあって少々見にくいが、胴からはOberlabiumが外されてアーチ状に開口している。 一般の方がご覧になると 果たして元に戻るのか、と心配になるような状態だが・ ・ ・ |
|

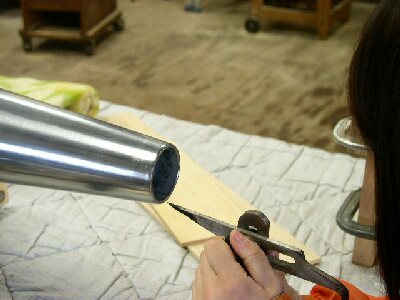

足の上部、 Kernが見えている。 Unterlabium（下唇）とKernの隙間、風が出てくる部分はかなりゆがんでいる。 |
|

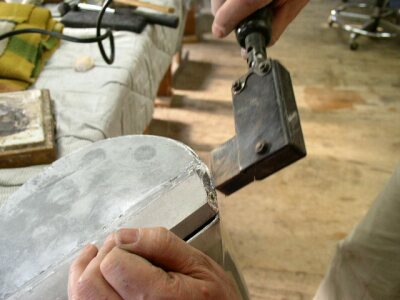

Unterlabiumの修正が終わり、Kernの補修が終わってから再び足と一体にする。 半田ごてを使って両方の金属を適度に溶かしながら付けてゆく。 |
|

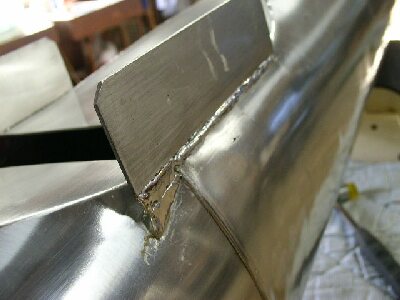

歌口付近をパイプの左側から見たところ 歌口両側の髭の下を半田を盛り付けて繋いだ。 |
|

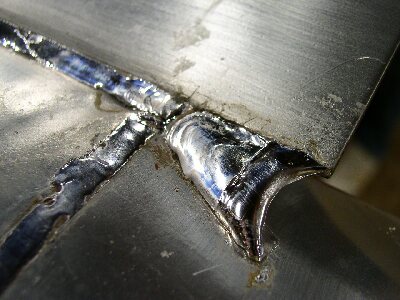

前記の髭の補強、右側の様子。 |
|

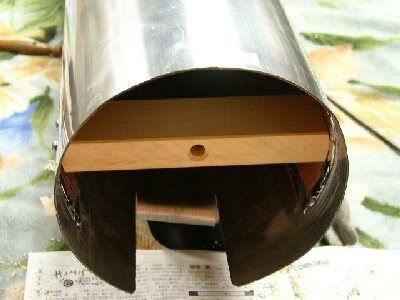

パイプ頭部にはパイプを吊るための木材を入れた。 おそらく音高に影響することであろう。 現場で調律スリットの幅を上部で広げて対処することになろう。 木部中央の穴はに吊り具を通すため。 |
|

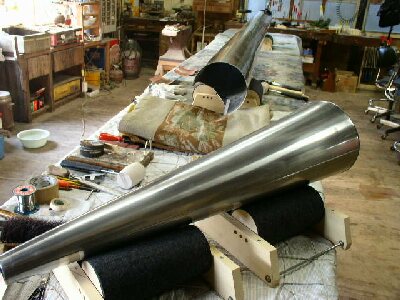

パイプ足を取り付けるときに、パイプ胴とパイプ足の芯が合っているかを点検しているところ。 大きなパイプであるが、コロ台のおかげで簡単に回転させることができる。 足の先端が振れなければ芯が出ているということだ。 この大きさのパイプであれば振れが5mm程度に収まっていれば充分と言えるだろう。 |
|

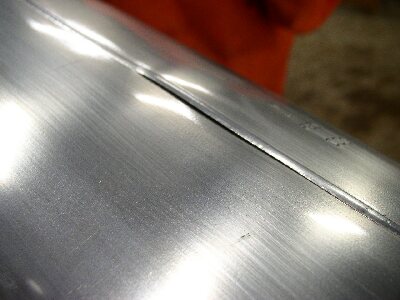

パイプ製作時の半田付け不良は、整形している時にこのように現れてくる。 何箇所か半田付けをし直す必要があった。 |
