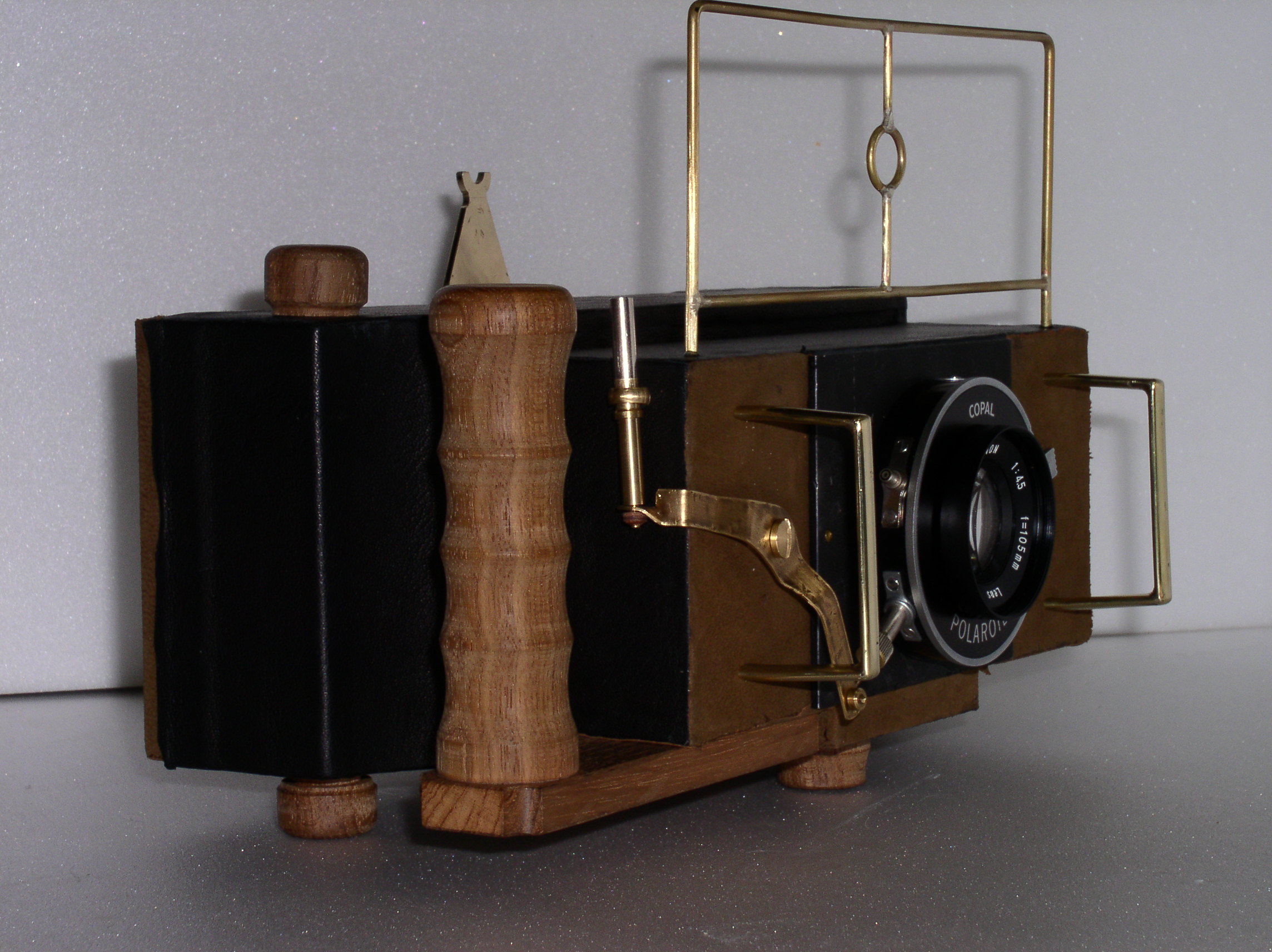

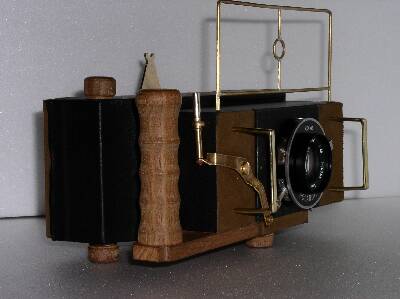

斜めから

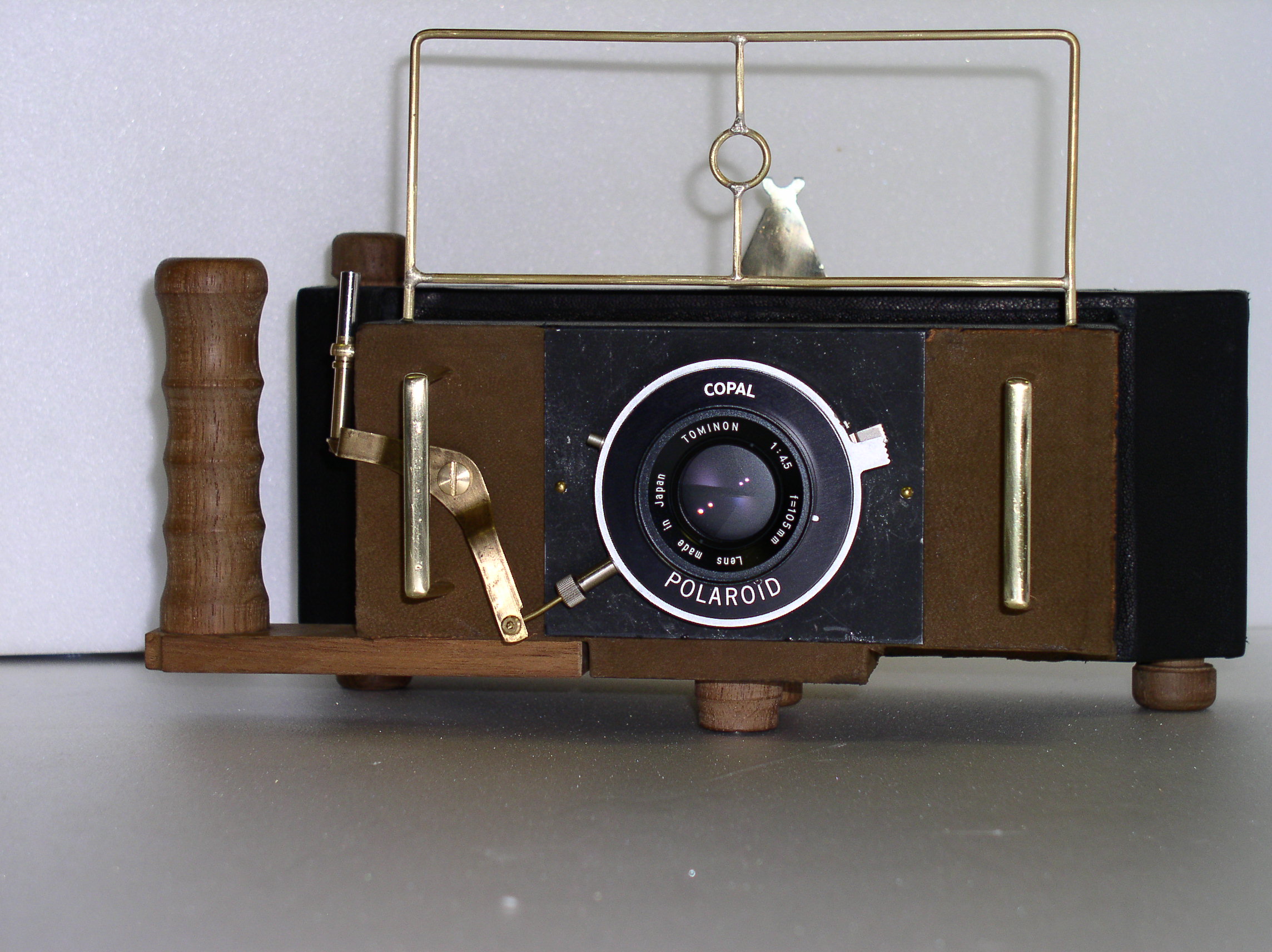

　レンズはケーブルレリース取付け穴しかない。 壊れた"く"の字型レリース繋ぎを改造してここに使っている。 "く"の字型てこは0.8mm厚黄銅製。 もう少し厚いものを使うべきであった。

レンズガードはレンズだけでなくシャッターメカニズムを保護する。　フィルム交換の時にはこのレンズガードがあるので作業がしやすくなる。

　グリップはマホガニーの挽き物。自分の手に合わせて挽いた。
　

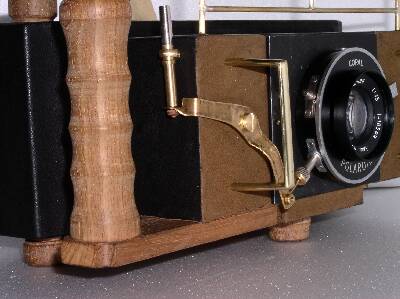

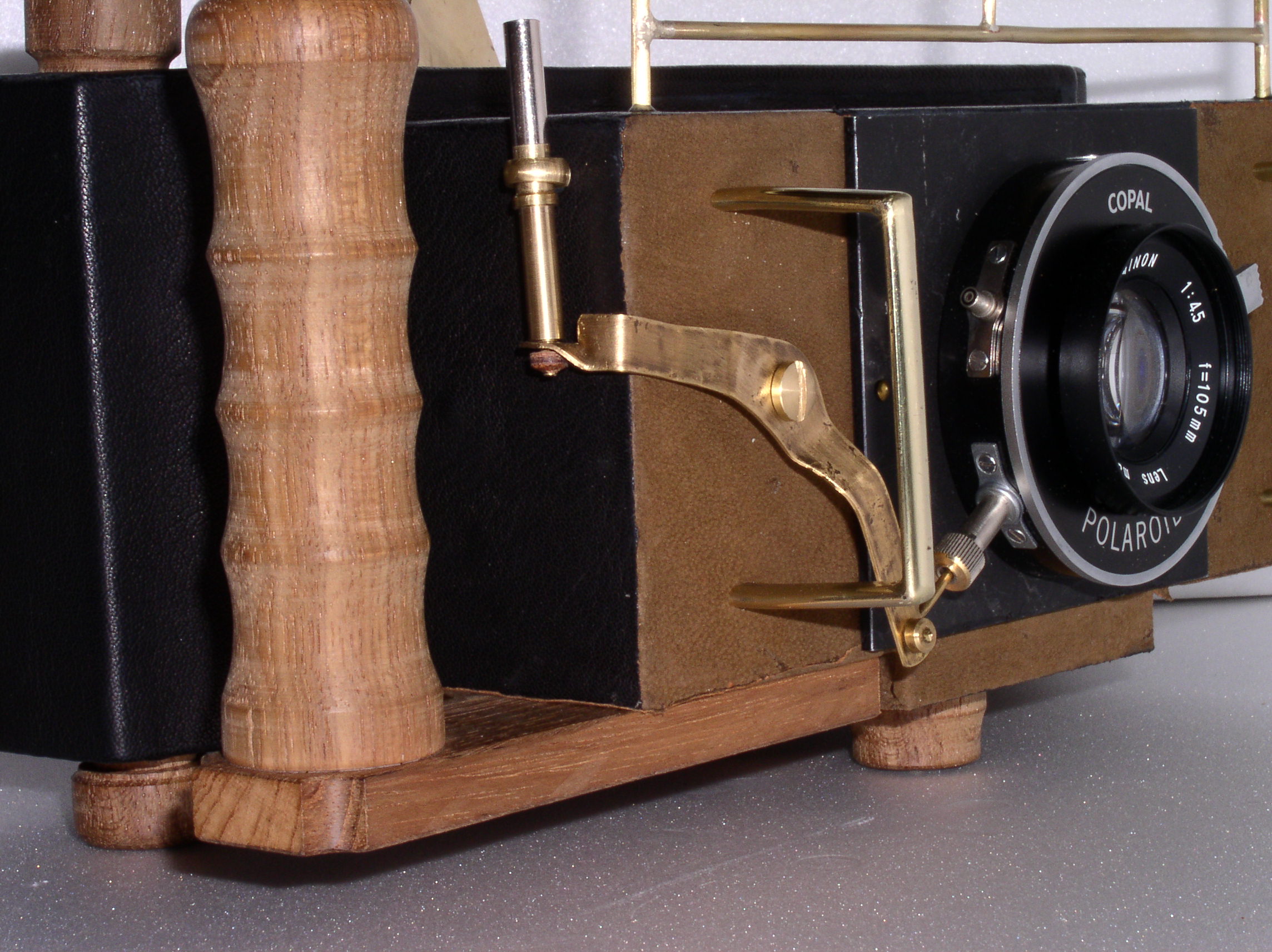

　シャッターメカニズム付近

　シャッターの押しボタンは、前記の "く"の字型レリース繋ぎの頭の方を使っている。　長さが不足するので黄銅棒を削り出して追加している。中には1.5mmφ黄銅棒が通っており、ケーブルレリースを使うこともできる。 この1.5mmφ黄銅棒の下端の固定にはオルガンのメカニズムでよく使う 革ナット を使っている。

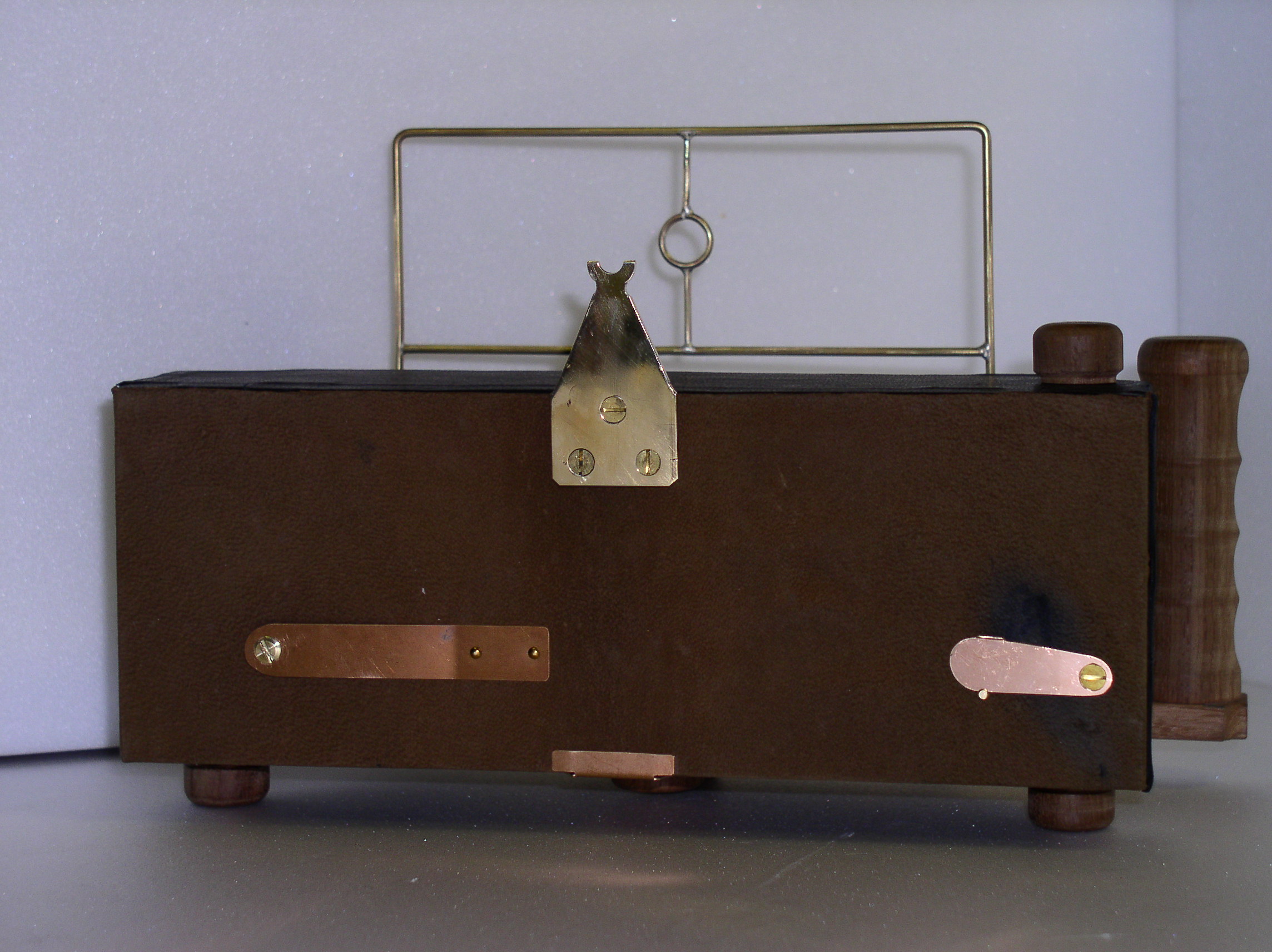

　背面

　フィルムの送りはいわゆる赤窓式 であるが、16cm送る記入はフィルム裏紙には無い。結局、二つの窓を開けることとした。
　最初の窓からフェルトペンを入れて裏紙に印を付け、その印が右窓に見えたらば一こま、ということである。　これなら、どのようなフォーマットでも対応可能である。

　撮影時にフェルトペン必携では不便なので、次のアイデアが浮かんだ。 フェルトペンの代わりにいわゆるシャチハタ（判子）を組み込んでしまえばよい。

　左の燐青銅板バネの左端にあるネジには判子がついている。　右はいわゆる赤窓。

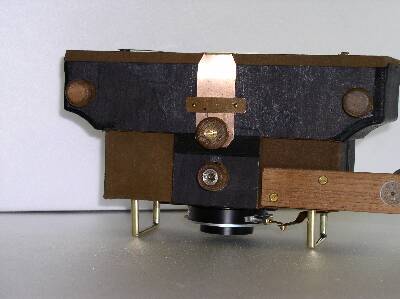

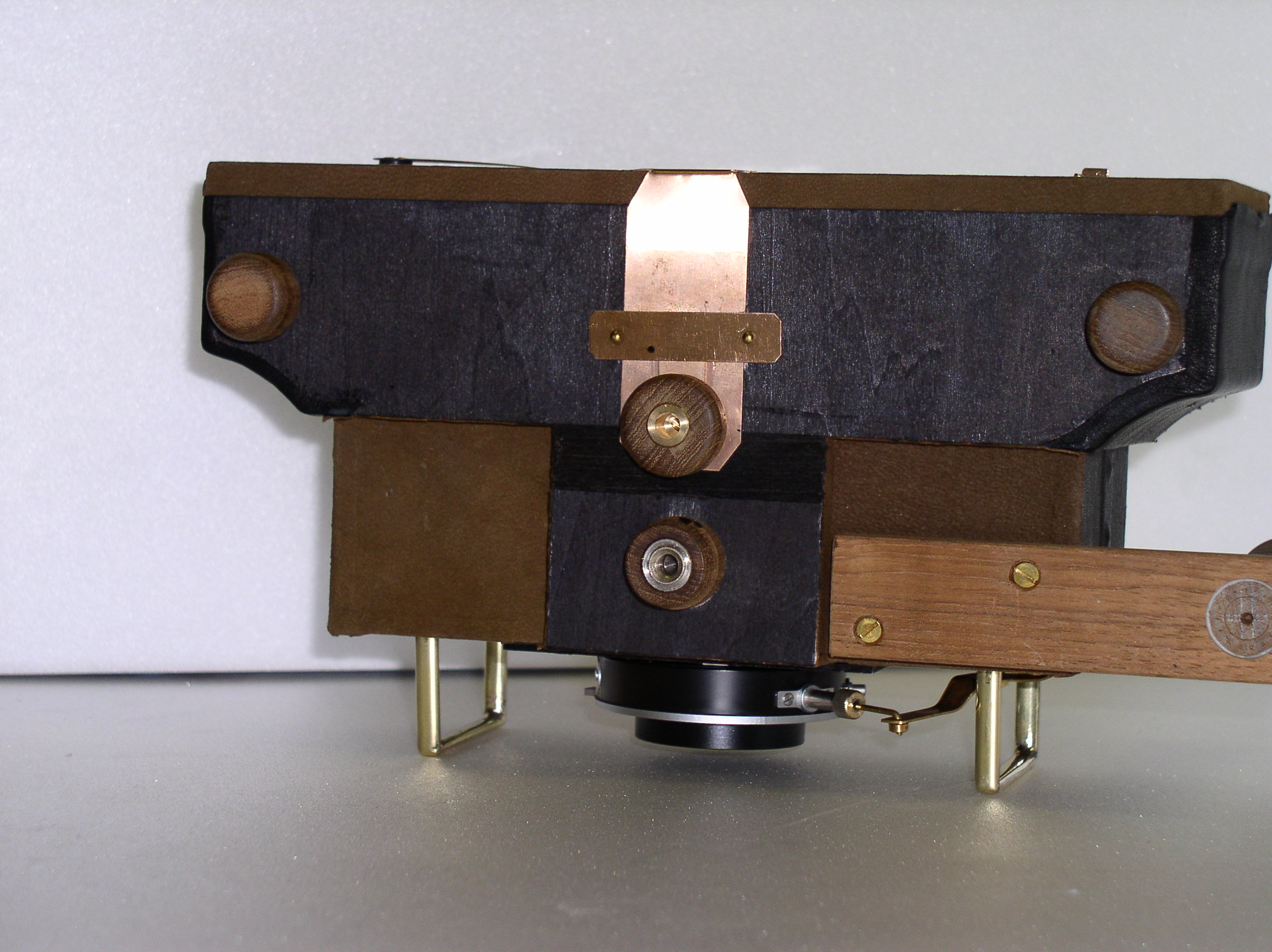

　底

　左右のつまみは、フィルムスプール交換時に外せる。　構造は簡単、ネジが切ってあるだけである。

　中央のレンズ寄りは三脚取付け穴。
その上にあるのは 偏芯軸を回すつまみ。 偏芯軸で燐青銅の板を動かして裏蓋を固定する。

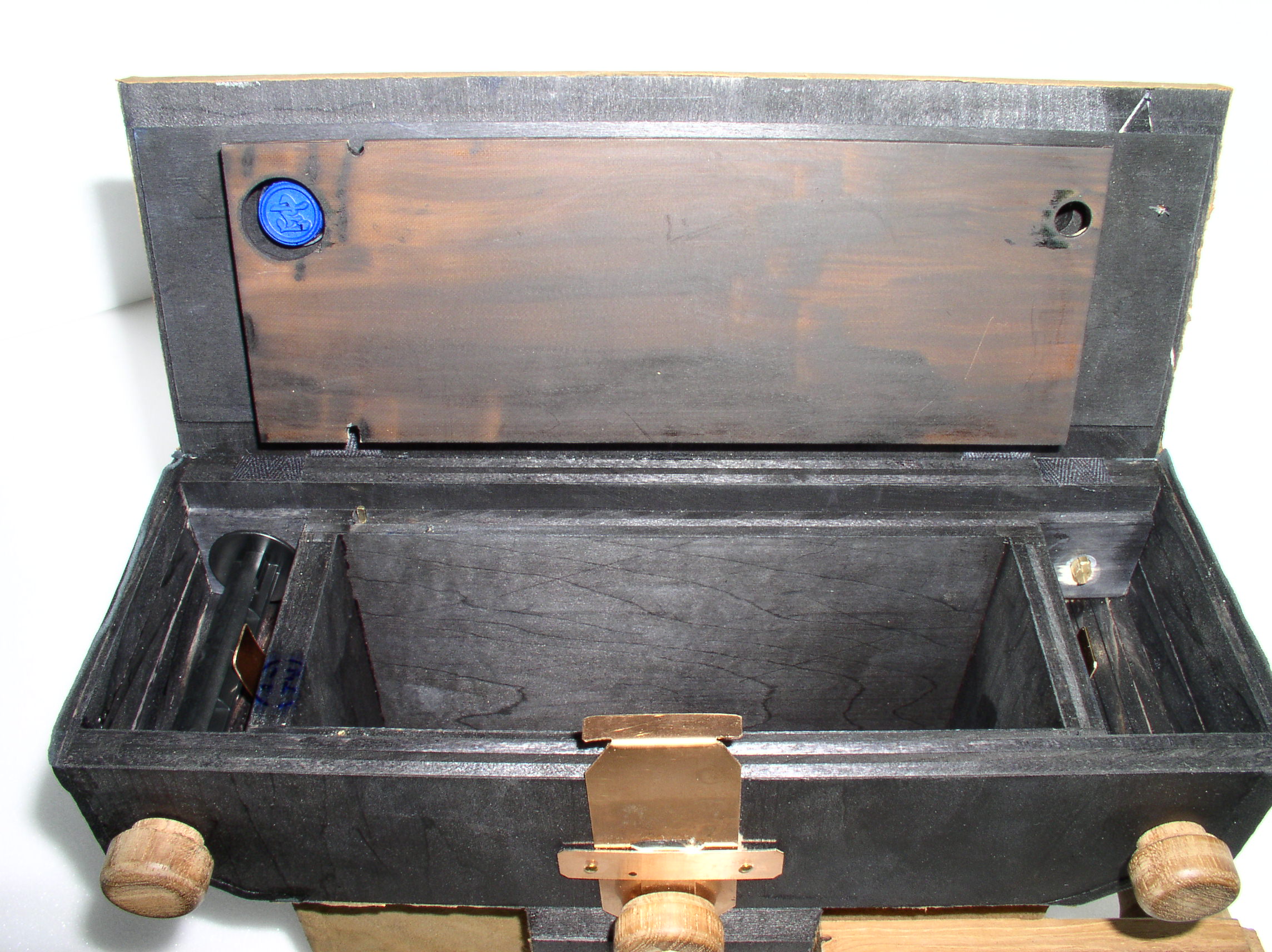

　裏蓋を開けたところ

　フィルム押さえはベークライト、押さえバネは燐青銅。　左に いわゆるシャチハタ判子が見えている。

　内部は古いマジックインク補充液を薄めて塗布している。

　フィルム室にはフィルムが緩むのを防ぐ燐青銅の板バネが付いている。

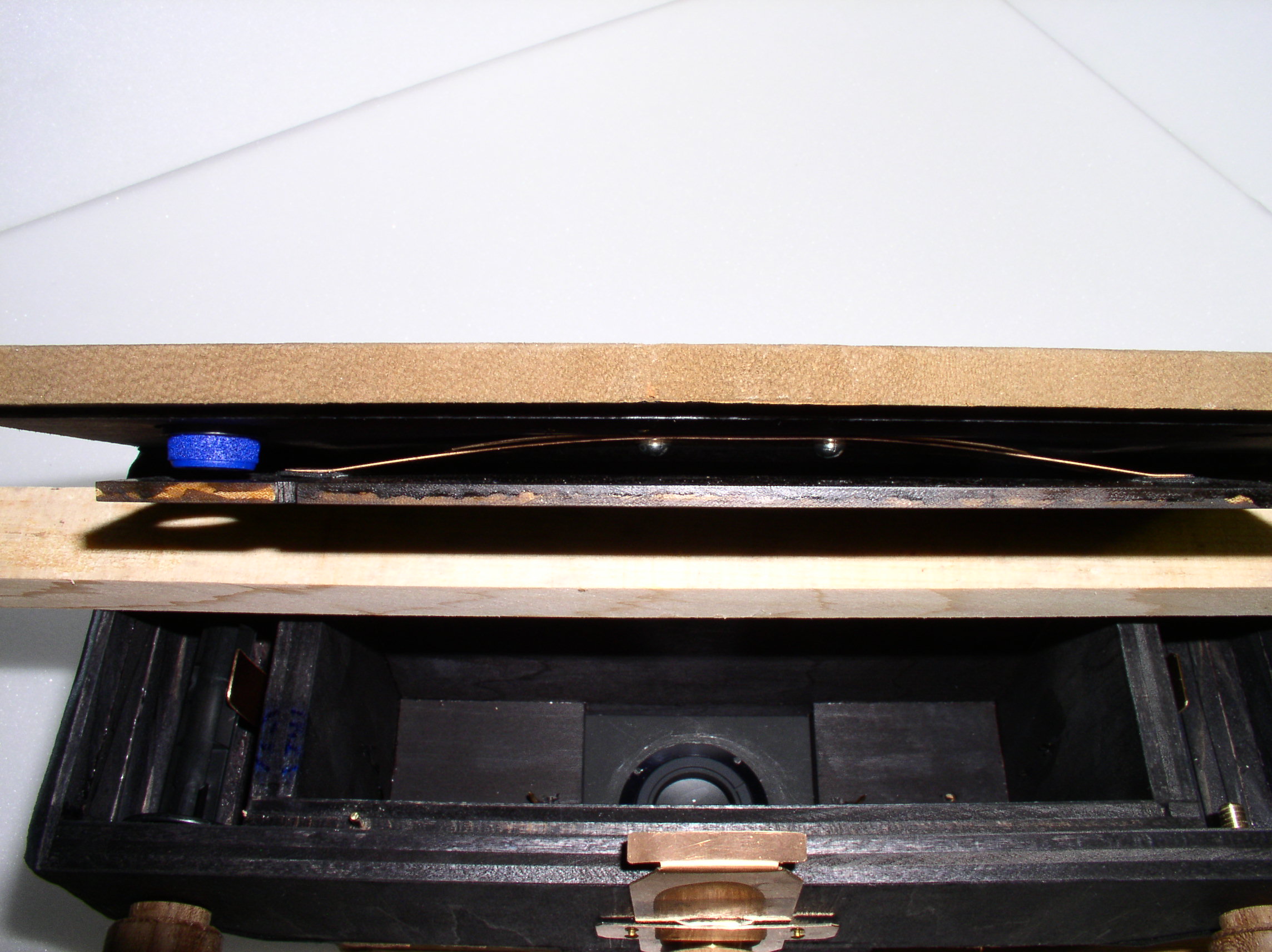

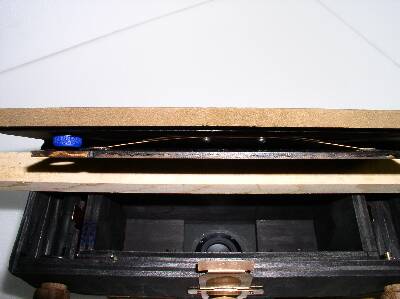

　押さえ板と判子

　簡単な作りである。 ベークライトの押さえ板は燐青銅の板バネで裏板と繋がっている。 ベークライトと板バネの接続は安易にも超強力両面粘着テープを使った。

　以前であれば両面テープで工作など、絶対にしないことであるが、最近は時間を掛けていると自分の時間が足りなくなるという思考の方が勝つことしばしばである。

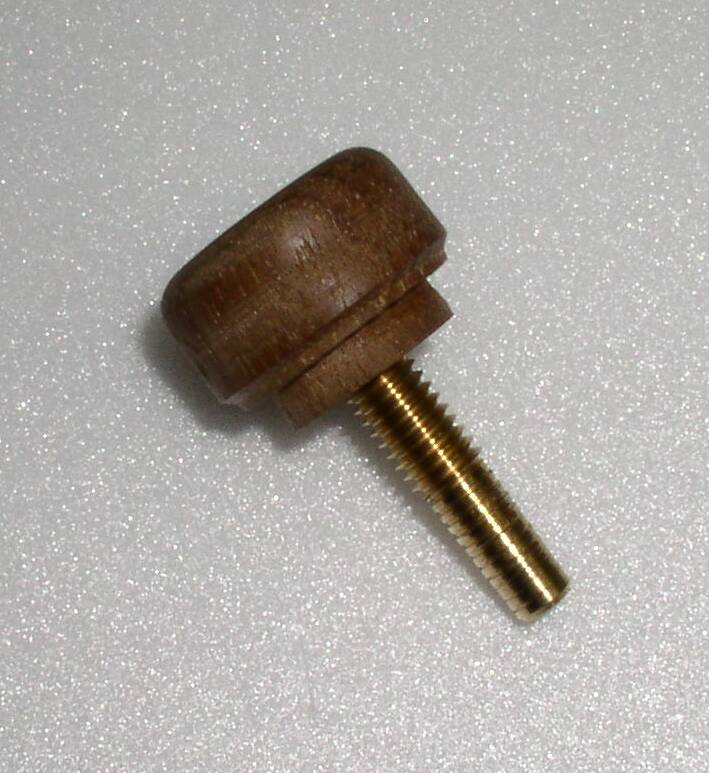

　フィルムスプール固定ネジ

　先端はスプールの中心穴に入る太さ
根元はM6 ネジ、これも簡単な構造。

近くの浦賀港で撮った。両端は遠景・近景にかかわらず、やはり結像が流れている。 レンズの設計イメージサークルをかなり超えているのであろう。　6x14、あるいは 6x12 で使うのが妥当なのであろう。
オルガンを撮る時に周辺の雰囲気を一緒に写しこみたいのであるが、あるいはこれでも意味があるかもしれない。　不要であればトリミングすればよい。

　お気づきだろうか？　笑えてしまうのだが、左上に判子の印影が転写されてしまっている。これは不覚であった。インクが乾く前にフィルムが巻き取られると裏紙と接したフィルム面にインクが残ってしまうのだ。　これは改良しなければならない。 裏紙の吸インク性が低いので乾燥までにはかなり時間を要するようである。

工房の中、金属工作機械がある窓辺をわざと撮ってみた。　どの程度近景で使えるかを試した。これは絞り開放。　絞った試写もしたのだが、不覚にも二重撮りしてしまった。
この画像から見ると、かなりの近景でも絞れば使えそうである。
